Architettura termomeccanica e dinamiche operative nei forni a campana per trattamenti termici

Il forno a campana rappresenta una delle configurazioni impiantistiche più efficienti per l’esecuzione di trattamenti termici di ricottura (annealing), benché il più basilare nella sua tipologia.

La natura discontinua del ciclo operativo impone una profonda comprensione dei meccanismi di trasferimento del calore per irraggiamento e convezione, nonché della risposta termo-meccanica dei materiali costruttivi sottoposti a severi gradienti termici ciclici, con particolare attenzione ai fenomeni di fatica termica e di scorrimento viscoso (creep).

L’ottimizzazione del rendimento di questi impianti dipende quindi in larga misura dall’accuratezza progettuale dei componenti caldi. La scelta delle superleghe e la precisione dei manufatti interni determinano la stabilità microstrutturale del metallo in trattamento e l’efficienza energetica complessiva.

Struttura modulare e componentistica nei sistemi a campana

L’architettura di un impianto di ricottura o distensione a campana si articola su una configurazione modulare e multi-stazione, progettata per operare solo in regimi di atmosfera controllata o protettiva (idrogeno, azoto o miscele riducenti). I componenti principali che costituiscono la zona di processo si suddividono in elementi statici e dinamici:

  • base di ricottura, costituisce il piano d’appoggio della carica e integra i condotti per l’introduzione e il ricircolo dei gas d’atmosfera;
  • plenum e diffusori: strutture geometriche sagomate necessarie per canalizzare e distribuire il flusso dei gas in modo uniforme attorno al carico;
  • ventole di ricircolo: accoppiate ad alberi di trasmissione e motorizzazioni inferiori, azionano la circolazione forzata dei gas ad alta velocità per massimizzare lo scambio termico convettivo;
  • cappe o campane di protezione: coperchi interni a tenuta stagna che isolano l’atmosfera di processo dallo spazio riscaldato esterno;

Fluidodinamica del processo e dinamica del trattamento termico

Il funzionamento del forno a campana si basa su una sequenza ciclica rigorosamente programmata in funzione delle curve metallurgiche desiderate. Dopo il posizionamento della carica sulla base di ricottura e il serraggio della campana interna di protezione, l’atmosfera viene flussata per eliminare i residui di ossigeno.

Il trasferimento energetico durante la rampa di riscaldamento avviene in due modalità distinte:

  • scambio termico radiativo, la campana di riscaldamento esterna eleva la temperatura della parete metallica della campana interna principalmente per irraggiamento;
  • scambio termico convettivo forzato: il calore immagazzinato dalla parete interna viene trasferito al carico metallico mediante il gas d’atmosfera messo in circolazione forzata ad alta velocità dalle ventole industriali.

L’azione combinata di diffusori e ventole è fondamentale per minimizzare i tempi morti del ciclo e prevenire zone di ristagno termico. Un flusso turbolento ben distribuito riduce il transitorio termico tra la superficie esterna della carica e il suo cuore, garantendo l’uniformità delle proprietà meccaniche e strutturali dei materiali trattati.

Selezione delle leghe e vantaggi applicativi nell’ingegneria B2B

La progettazione di attrezzature per forni a campana deve rispondere a sollecitazioni termomeccaniche estreme. Le temperature operative, che possono superare i 900 °C o i 1100 °C, a seconda dei processi di ricottura, innescano fenomeni degradativi quali lo scorrimento viscoso (creep), l’ossidazione ciclica e la fatica termica causata dall’alternanza dei cicli di riscaldamento e raffreddamento.

L’impiego di acciai inossidabili refrattari e leghe a base nichel-cromo garantisce la durabilità strutturale dei componenti. Tra i materiali più idonei per la costruzione di campane, basi e ventole si riscontrano:

  • AISI 309S (Werkstoff 1.4833), acciaio austenitico con buona resistenza all’ossidazione e buone proprietà meccaniche ad alte temperature;
  • AISI 310 (Werkstoff 1.4845): caratterizzato da un elevato tenore di cromo e nichel, indicato per ambienti ad alta temperatura esposti a atmosfere debolmente ossidanti o d’azoto;
  • Avesta 253MA (Werkstoff 1.4835): acciaio inossidabile micro-legato con terre rare e azoto, che offre un’eccellente stabilità strutturale al creep e stabilità all’ossidazione fino a 1150 °C;
  • Nicrofer 6025HT (Alloy 602 CA / Werkstoff 2.4633): superlega a base nichel ad altissime prestazioni, specifica per resistere alla carburazione e all’ossidazione in condizioni termiche severe e cicliche.

I vantaggi derivanti da un’accurata scelta metallurgica e progettuale si traducono in benefici diretti per l’efficienza degli impianti industriali:

  • uniformità microstrutturale del semilavorato, la perfetta stabilità geometrica dei diffusori assicura flussi costanti e l’assenza di scostamenti di durezza o resilienza nel metallo finale;
  • riduzione dei tempi di ciclo: la conducibilità termica calibrata delle leghe e l’efficienza dei sistemi di raffreddamento forzato consentono di ottimizzare i tempi operativi complessivi;

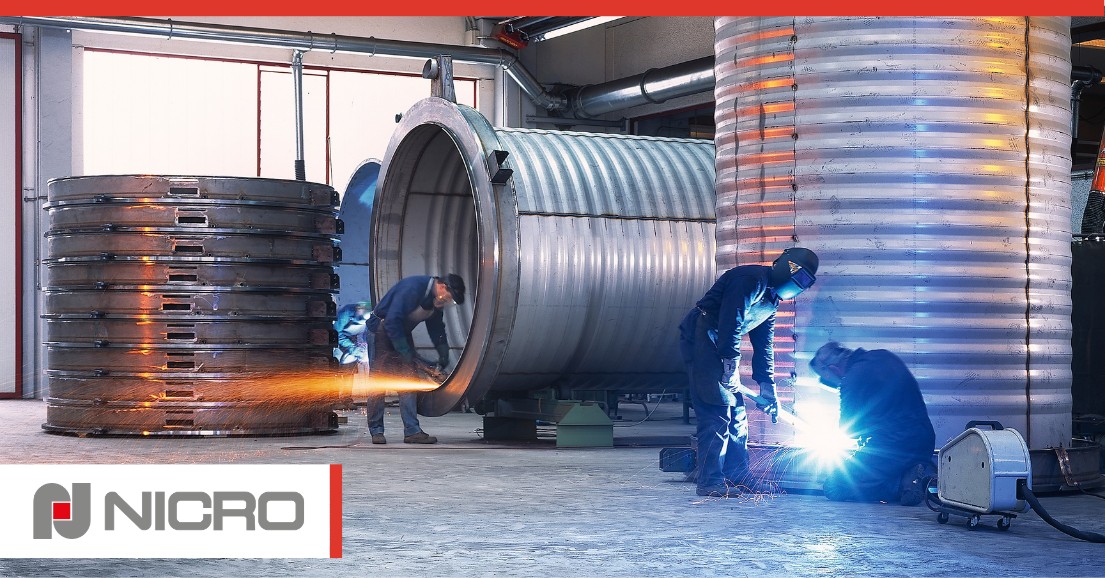

  • sicurezza operativa e isolamento: le tecniche avanzate di calandratura e saldatura certificata eliminano il rischio di micro-fessurazioni, preservando l’integrità delle atmosfere protettive idrogenate.

Se i componenti interni o le campane di protezione del vostro impianto manifestano deformazioni geometriche, cricche da fatica termica o perdite di tenuta dell’atmosfera controllata, l’ufficio tecnico di NICRO è a disposizione per analizzare i parametri operativi della vostra applicazione e valutare soluzioni costruttive personalizzate in lega refrattaria. Contattate il nostro reparto ingegneristico per un riscontro specialistico sulle vostre specifiche di progetto.
